Die Leuchte dient als Ersatz für die altgediente Esszimmerleuchte in meinem Elternhaus. Diese verrichtet seit mehreren Jahrzehnten ihren Dienst und ist auch heute noch grundsätzlich ansehnlich. Aufgrund des offenen Aufbaus mit einer einfachen E27-Fassung entsteht jedoch eine eher hohe Blendwirkung, die zusätzlich durch Spiegelungen vom Tisch (Zeitschriften, Spiele, usw.) verstärkt wird. Vor allem an dunklen Tagen im Winter war die Beleuchtungssituation daher häufig weniger angenehm.

In loser Anlehnung an ein bereits realisiertes Projekt (Bericht folgt) wird aus drei Eschenholz-Baumscheiben eine Kombination aus direkter Beleuchtung mittels LED-Spots und indirekter Beleuchtung mittels LED-Streifen realisiert. Beide Beleuchtungsarten sind unabhängig voneinander in Weißton und Helligkeit steuerbar. Die Baumscheiben wurden im Februar 2024 dankenswerterweise von einem befreundeten Mitarbeiter der örtlichen WBV zur Verfügung gestellt. Nochmals herzlichen Dank dafür!

Holzarbeiten (laufend)

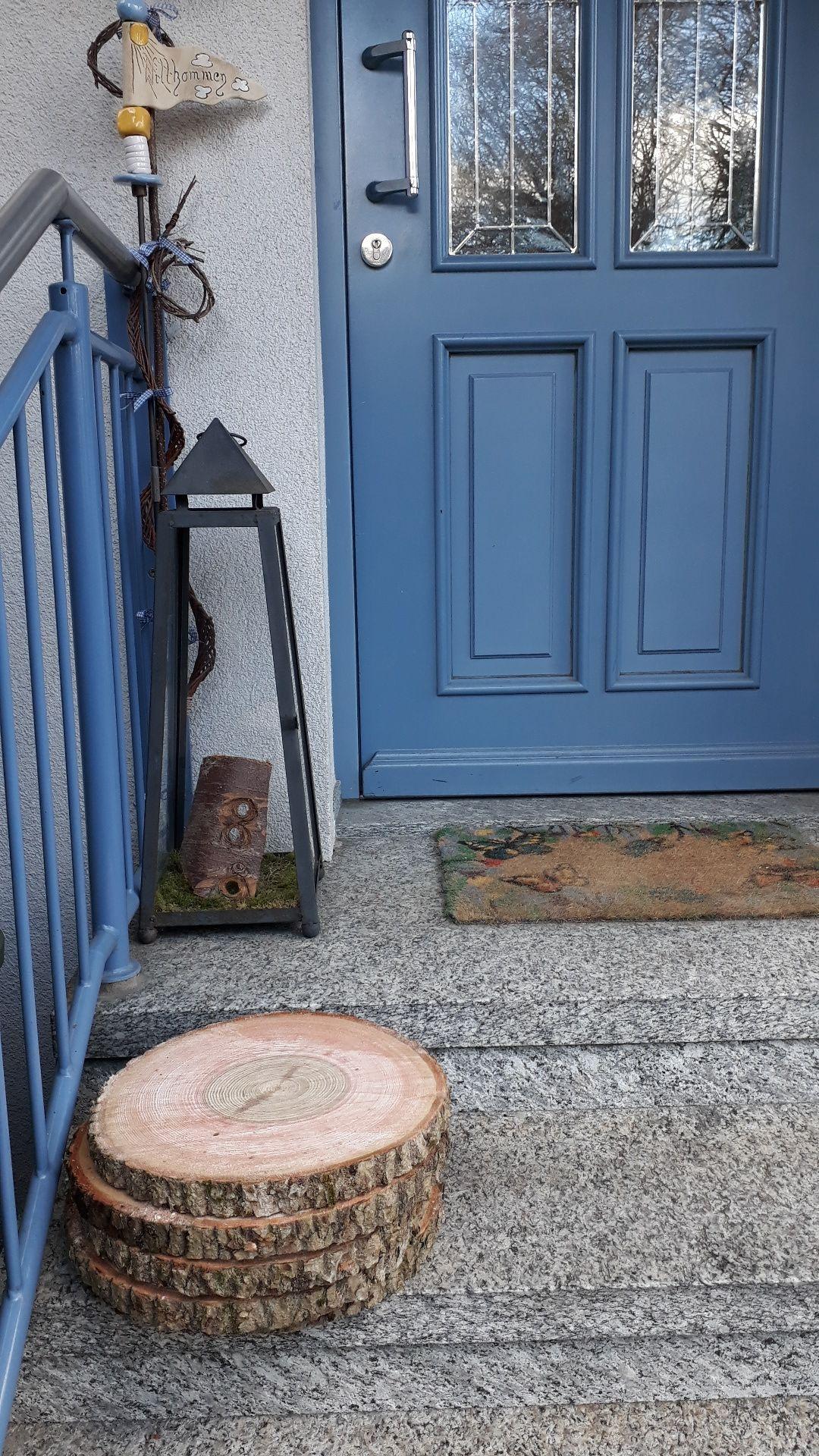

Anlieferung der Baumscheiben (Ingesamt habe ich fünf Scheiben und damit etwas „Sicherheitsreserve“ erhalten.)

Unmittelbar nach Anlieferung wurde der Kern der Baumscheiben mit einer Lochsäge in der für die Spot-Fassungen passenden Größe (67 mm) entfernt, um die Gefahr der Rissbildung zumindest etwas zu reduzieren. Anschließend wurden die Scheiben über das Jahr hinweg mit Abstandshölzern und Abdeckung zunächst im Holzunterstand, ab Herbst dann im kühlen Treppenhaus und schließlich auf dem Dachboden zum Trocknen gelagert.

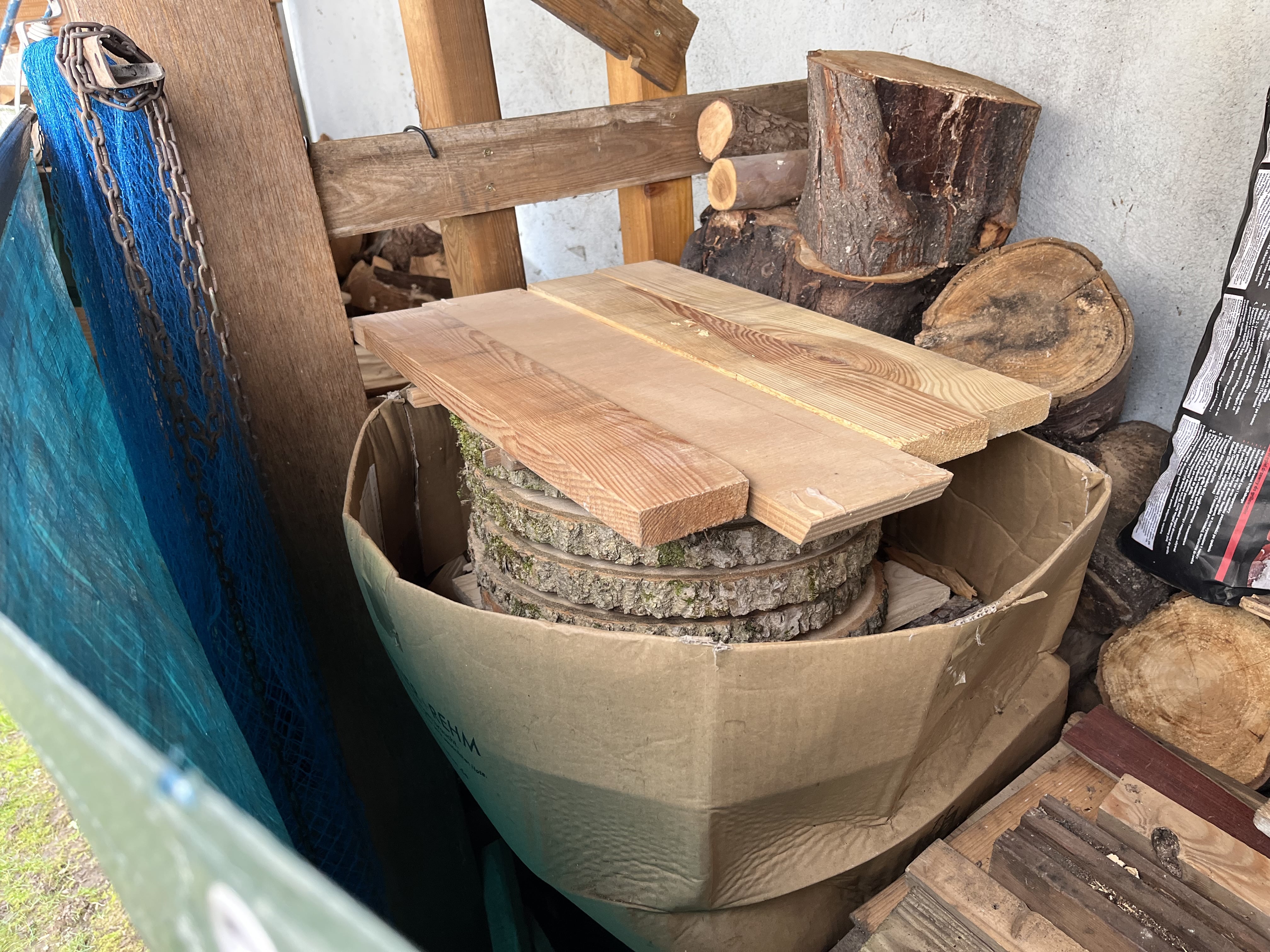

Trocknung der Baumscheiben im Holzunterstand

Das Gewicht reduzierte sich über den Zeitraum von ziemlich genau einem Jahr von anfänglich etwa 2,5 kg auf rund 1,7 kg je Scheibe. Dabei ist die zuunterst gelagerte Scheibe vom Kern bis zur Rinde gerissen. Die oberste Scheibe weist einen nur kleinen Riss auf, der ca. 30 % des Querschnitts umfasst. Die inneren drei Scheiben sind entgegen der Erwartung rissfrei.

Los ging es im Februar 20251 mit dem ersten Hobel-Versuch an der zuoberst gelagerten Baumscheibe. Genutzt habe ich meinen Flachwinkel-Bankhobel (juuma No. 62) mit einem scharfen, flach (30 ° Mikrofase) angeschliffenen Hobeleisen, geringer Spanabnahme und sehr kleinem Hobelmaul.

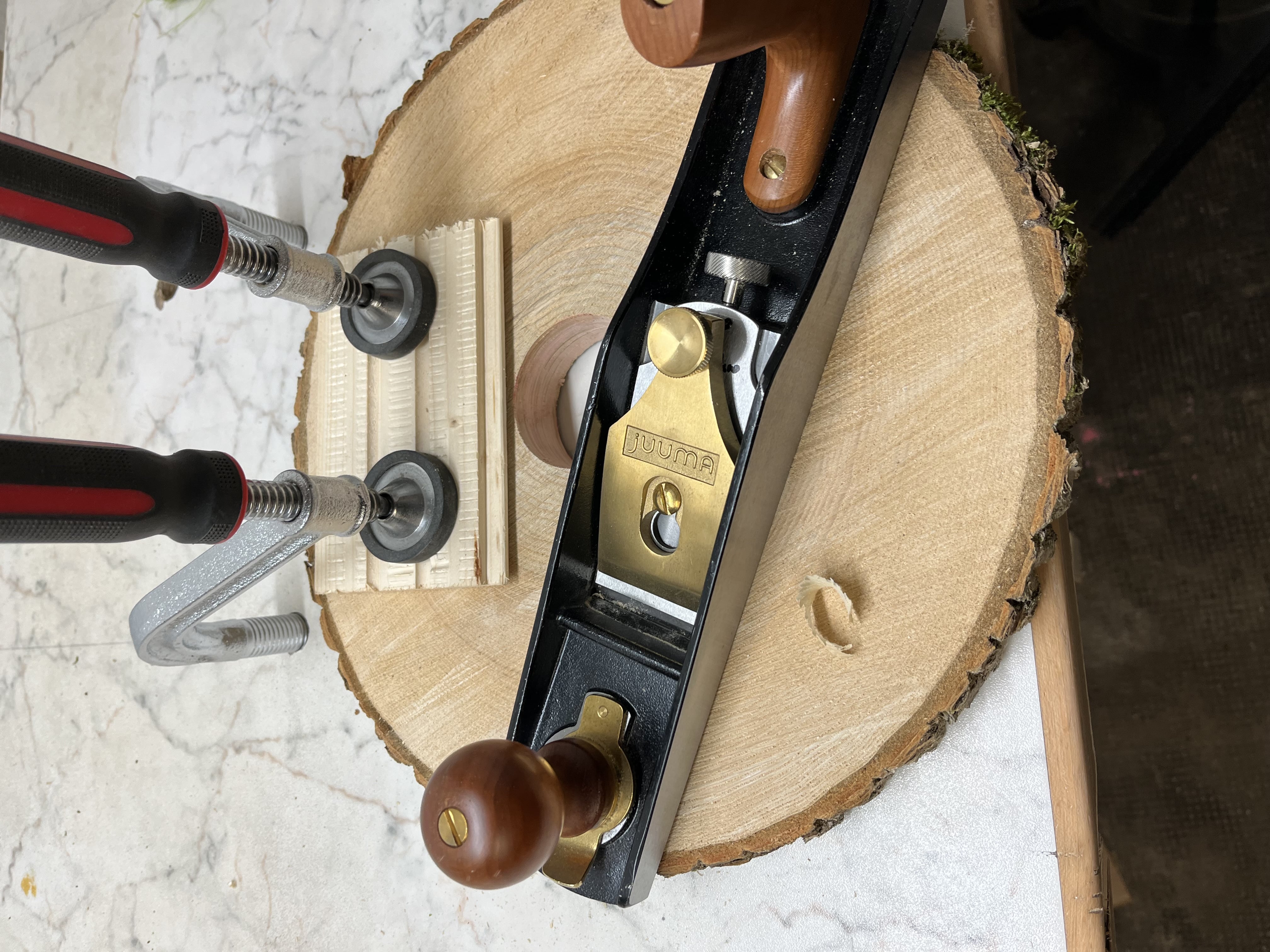

Hobel auf Baumscheibe Halbe Scheibe gehobelt

Trotz der vergleichsweise welligen Oberfläche (Kettensäge) und dem generell eher schwierigen Hirnholz war das Hobeln zwar kraftaufwendig, gelang jedoch grundsätzlich gut, was nicht zuletzt am frisch geschärften Hobeleisen liegen dürfte.2 Die Kanten habe ich leicht angefast, damit keine Ausrisse an der Rinde entstehen. Nachdem der „Prototyp“ erfolgreich und ohne größere Probleme einseitig (die spätere Unterseite) gehobelt war, werden in den kommenden Wochen nach und nach die weiteren Baumscheiben bearbeitet.

Elektrischer Aufbau (geplant)

Die Leuchte besteht zum einen aus direkt ausgerichteten GU10-LED-Spots vom Typ Philips Warm Glow.3 Obwohl diese Spots durch die 230 V-Versorgung technisch weit weniger elegant zu steuern sind, bieten sie ein hervorragendes Licht mit einer guten Farbwiedergabe und einen als natürlich empfundenen Farbverlauf beim Dimmen. Ich konnte bislang keine qualitativ und preislich vergleichbaren 12- oder 24 V-LED-Spots finden.

Die Spots dienen im Wesentlichen der direkten Ausleuchtung des Tischbereichs beim Essen, Lesen oder Spielen. Die Einbindung in unser Smart-Home-System erfolgt über einen 230 V ZigBee-Triac-Dimmer von GLEDOPTO (GL-SD-301P). Dieser Dimmer kann auf eine individuelle Mindesthelligkeit konfiguriert werden und hat sich in Kombination mit den oben genannten Philips LED-Spots bereits in einem anderen Projekt bewährt.

Ergänzend kommen für ein angenehmes Hintergrundlicht indirekt auf die Decke ausgerichtete LED-Streifen zum Einsatz.

Die Auswahl der LED-Streifen, der zugehörigen Kühlkörper sowie des Netzteils und der Smart-Home-Steuerung ist noch nicht abgeschlossen.

Gesteuert werden die LED-Streifen über einen 24 V-ZigBee-Controller von GLEDOPTO (GL-C-006P).

Material- und Kostenaufstellung

Die Auflistung enthält die von mir gezahlten Preise exkl. Versandkosten.

  • Baumscheiben aus Esche, Durchmesser ca. 20-25 cm, Stärke ca. 3-5 cm – 0 €
  • Spots:
    • 3x Philips LED Classic GU10 Warm Glow – 10 €
    • 3x GU10 Einbaurahmen, schwenkbar, inkl. Fassung – ca. 5 €
    • GLEDOPTO GL-SD-301P ZigBee Triac-Dimmer – 16,70 €
  • LED-Streifen:
    • ?? m 24 V LED-Streifen, Color Temperature Light (CCT) – ?? €
    • ?? m LED-Kühlprofile aus Aluminium – ?? €
    • 24 V Netzteil, ?? W – ?? €
    • GLEDOPTO GL-C-006P – 12,50 €
  • Kleinkram:
    • 5-adriges Stoffkabel, 2 m – ?? €
    • Stahl-Befestigungsseile für Decke und zwischen Scheiben, ?? Stück – ?? €
    • WAGO-Klemmen 221-413, 221-415 und 221-2411 – Aus allgemeinem Bestand
    • Verbindungsleitungen – Aus allgemeinem Bestand

Die gesamten Materialkosten belaufen sich somit auf rund xx € zzgl. Versand und Kleinkram.

  1. Typischerweise trocknen Baumscheiben in einem so kurzen Zeitraum nicht ausreichend für eine anschließende Verwendung in geheizten Innenräumen. Da eine spätere Rissbildung jedoch ohnehin unvermeidlich erschien und daher mit eingeplant war, wurde aus (Frei-)Zeitgründen mit der Bearbeitung begonnen. ↩︎

  2. Die Kurse von Heiko Rech zum Schärfen von Handwerkzeugen wie auch seine leider nicht fortgeführten Blogbeiträge seien an dieser Stelle gerade für Einsteiger wärmstens empfohlen. ↩︎

  3. Art.-Nr. 8718696721674, Variante mit 3,8 W (50 W Glühbirnenäquivalent). ↩︎
